三维电磁/光电仿真软件全新版本——EastWave V7.0 正式发布!EastWave V7.0 是完全革命性的版本,底层完全重构,融合了微引擎、硬件加速、共形网格、时间步优化等创新技术,性能显著提升:整体速度比传统的FDTD算法快2-3倍;共形创新使计算精度大幅提升,能精确计算“高隐身体”RCS、天线罩BSE、电磁兼容弱耦合等等“传统认为不适合FDTD算法”的问题;针对欧美商业软件难以计算的曲面上的频选/超材料/共形天线等问题,软件可自动建模、网格剖分和精确计算!同时,软件多项功能也作了重大改进,包括建模、元件、计算模式、网格控制、实时场、后处理等多个方面,功能更强大,操作更方便。







EastWave V7.0软件亮点







性能





  • 速度更快

引入微引擎技术、负载均衡、硬件加速等综合技术,从而提高了硬件资源利用效率,比欧美同类软件的计算速度提升2-3倍。

  • 精度更高

全新共形技术,包括:“介质+介质、色散介质/薄层+金属”、超薄介质、超薄金属等共形,大幅提高精度,可精确计算高隐身体RCS、天线罩BSE、电磁兼容弱耦合、多层PCB板/前端电路、功分器/滤波器等。

  • 建模更强

曲面的薄层生长、共形建模和智能网格等技术,能够在曲面上自动建模和网格剖分频选/超材料/共形天线、吸波薄层等,并精确计算。




不同软件速度和精度对比案例


表1 金属球+介质层双站RCS仿真速度对比
仿真模型
仿真软件
核数
内存
(GB)
仿真时间
(min)
金属球+介质层
EastWave V7.0
4
5.81
25
金属球+介质层
国外某软件
4
6.89
65

在网格数相同的情况下,EastWave V7.0明显仿真时间更短,仿真速度更快;就精度而言,EastWave V7.0与理论值吻合度较高,而国外某著名软件与理论值相差较大,在单站方向附近尤其明显。

图1 金属球+介质层双站RCS仿真精度对比









功能





  • 优化的计算模式一个工程内可定义多个计算模式,操作极简+专业图表,覆盖:天线(阵)、天线罩、RCS计算和成像、电磁兼容和网络参数分析等。

  • 完善了元件体系:将激励源与监视器纳入元件,整合了建模和配置过程,支持构建各种复杂体系(稀疏/稀布阵、多重嵌套阵)。

  • 引入自适应时间步长(SC)技术和智能选取最大计算时间。

  • 支持智能数据后处理,一次计算,多重处理和多种表格;全新的实时场观察器,在计算同时观察实时场,“即算即看即知”。

  • 多物理场仿真技术:可根据力热软件的形变数据,结合电磁计算,实现多物理场仿真。

  • 快速高效的二次开发/定制能力:基于C++/MX脚本语言的全新插件平台,可快速定制专业计算模式、流程式解决方案、快速建模工具、专家系统和智能数据库、可视化工具箱。中国需求,中国定制,超越欧美软件跑道!




案例展示


图2:8x8天线阵及其在不同扫描角下的方向图

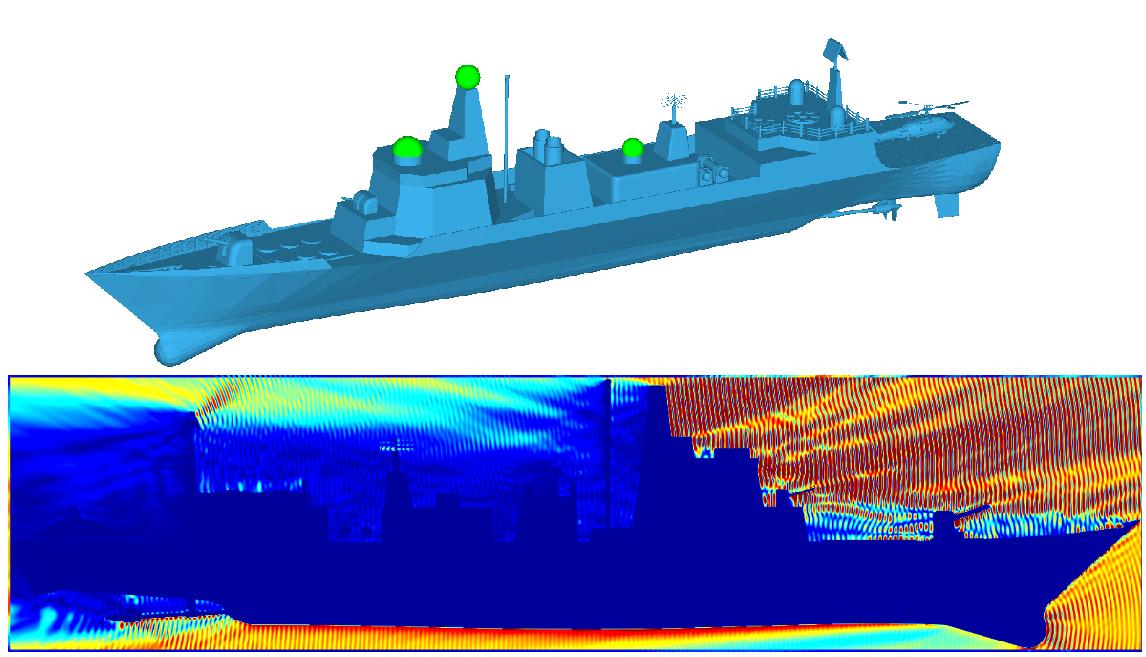

图3:大型舰艇电磁环境EMC仿真

图4:锥台共形贴片天线阵辐射特性仿真







:
